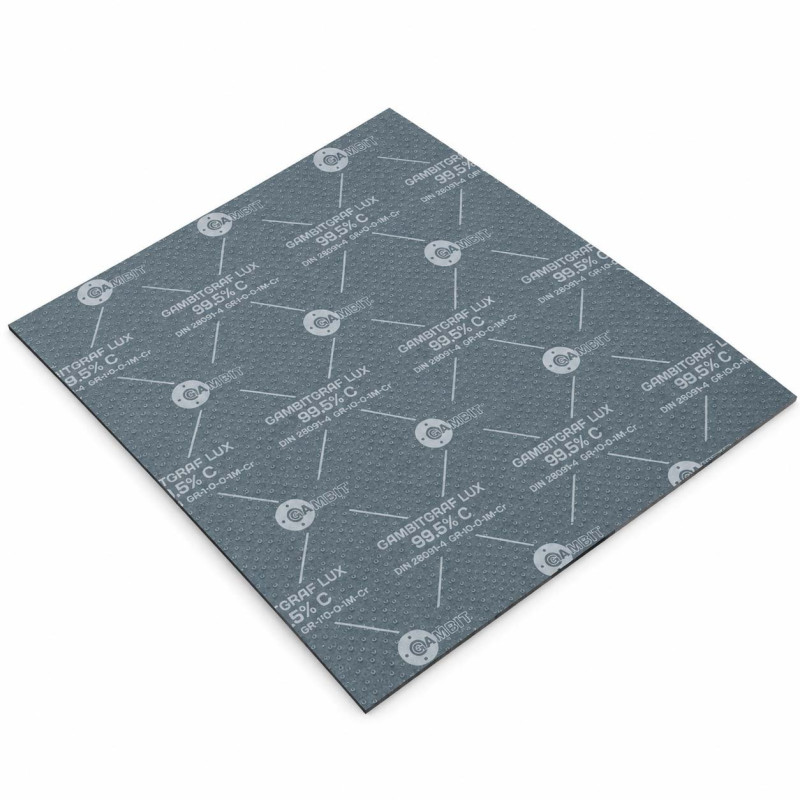

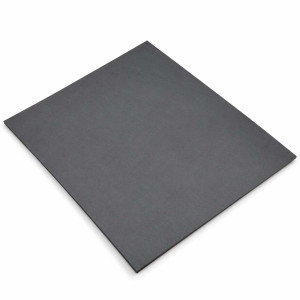

Dlaczego warto wybrać płytę GAMBITGRAF LUX?

• Odporność temperaturowa: do 450°C (praca ciągła od -250°C; chwilowo i w parze do 550°C)
• Maksymalne ciśnienie / nacisk: 12 MPa
• Odporność na media: para wodna, węglowodory, większość związków chemicznych (z wyjątkiem silnych utleniaczy)
• Materiał bezazbestowy – bezpieczny w obróbce i montażu
• Łatwo się tnie: nożykiem, nożycami, wykrojnikiem, na ploterze lub wycinarce
• Oryginalny materiał Gambit, znany i stosowany w przemyśle oraz motoryzacji

Do czego służy płyta uszczelkarska GAMBITGRAF LUX?

Typowe zastosowania:

• instalacje parowe wysokotemperaturowe
• przemysł petrochemiczny i chemiczny
• połączenia narażone na skoki temperatury

Parametry techniczne

• Producent: Gambit
• Gatunek / seria: GAMBITGRAF LUX (GAMBIT AF Special)
• Rodzaj materiału: materiał bezazbestowy – płyta grafitowa
• Skład: folia z grafitu ekspandowanego (czystość 99,5%) zbrojona perforowaną blachą AISI 316L 0,1 mm
• Grubość: 1,5 mm
• Wymiar: 1000×1000 mm
• Waga: ok. 1,5 kg
• Temperatura pracy: do 450°C (praca ciągła od -250°C; chwilowo i w parze do 550°C)
• Ciśnienie / nacisk: 12 MPa
• Media: para wodna, węglowodory, większość związków chemicznych (z wyjątkiem silnych utleniaczy)
• Atesty i oznaczenia: oznaczenie DIN 28091-2: GR-10-0-1M-Cr
• Kolor: grafitowy
• Pochodzenie materiału: arkusz producenta 1500×1500 mm

Jak wyciąć uszczelkę z płyty uszczelkarskiej?

• Odrysuj kształt starej uszczelki lub kołnierza bezpośrednio na arkuszu.
• Wytnij obrys ostrym nożem, nożycami albo wykrojnikiem – przy dużej serii najlepiej ploterem.
• Otwory pod śruby wykonaj wybijakiem lub otwornicą, a krawędzie delikatnie wyrównaj.
• Przy montażu dokręcaj śruby równomiernie, na krzyż, z momentem zalecanym dla danego połączenia.

Najczęstsze pytania

Czy płyta GAMBITGRAF LUX zawiera azbest?

Nie. Gambit GAMBITGRAF LUX to materiał bezazbestowy, zgodny z obowiązującymi przepisami.

Jaką grubość płyty uszczelkarskiej wybrać?

Cieńsze płyty (0,3–1 mm) sprawdzają się przy gładkich, sztywnych powierzchniach, grubsze (1,5–4 mm) lepiej wypełniają nierówności i skompensują odkształcenia kołnierza. Najprościej – zmierz starą uszczelkę.

Potrzebujesz innego wymiaru lub grubości?

W ofercie mamy kolejne formatki i grubości tego materiału – a jeśli nie znajdziesz swojego rozmiaru, napisz do nas, sprawdzimy możliwość docięcia.
